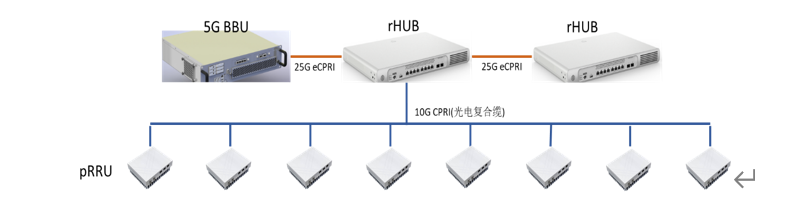

網絡拓撲圖

5G室內分布基站系統由BBU，HUB，RRU組成：

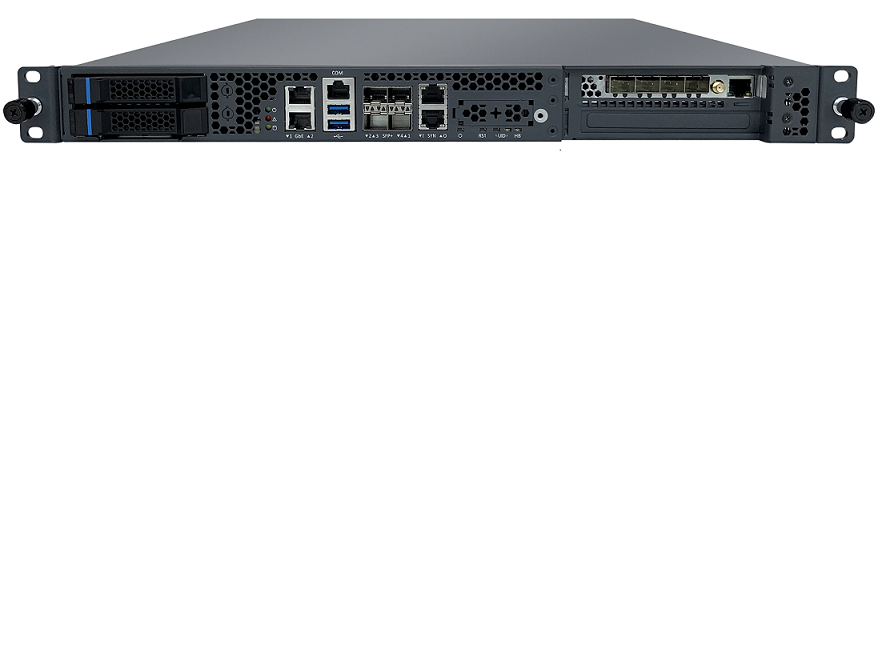

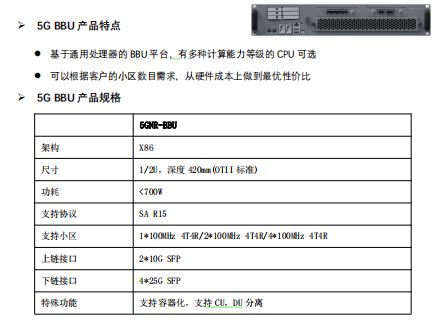

l 基帶單元（BBU）：放置于機房，負責5G完整協議棧的處理，提供4個下鏈的光口，連接HUB或者直連RRU。

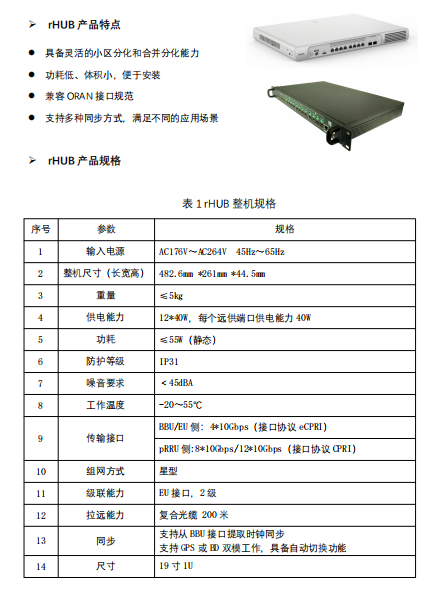

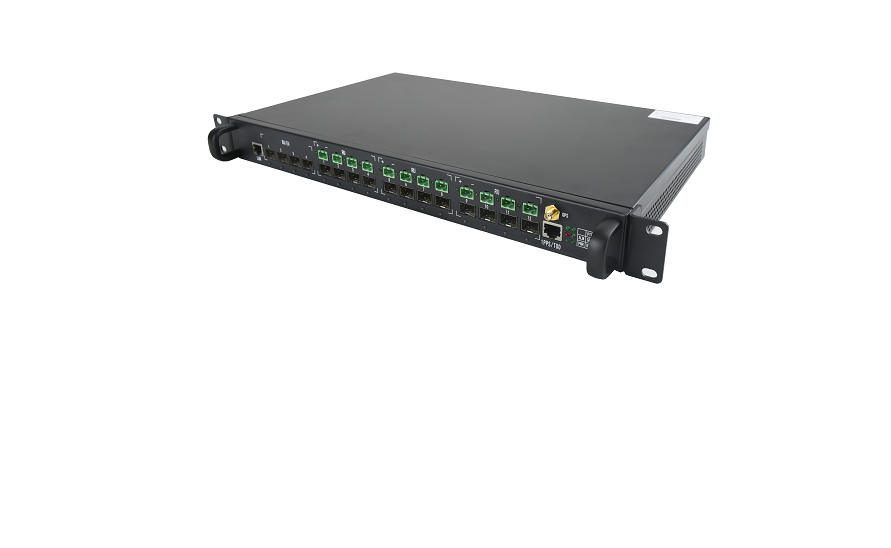

l 擴展單元（rHUB）：擴展BBU可連接pRRU數量，負責下行數字信號的轉發和上行數字信號的合并，以及對室內pRRU的供電。

l 遠端射頻單元（RRU）：放置于需要信號覆蓋的地方，負責無線信號的發射和接收以及和數字基帶數據的轉換。
